使用svg绘制图形并添加流光动画
一.svg是什么?
svg可以理解为是矢量图的绘画工具
- 位图：放大会失真图像边缘有锯齿；是由像素点组成；前端的 Canvas 就是位图效果。
- 矢量图：放大不会失真；使用 XML 描述图形。
二.svg的使用方式
1.基本使用
使用方式可以理解为html中的新标签
默认宽度是 300px ，默认高度是 150px
<svg style="width: 200px; height: 200px;viewBox="0 0 400 300""></svg>关键： 设置
viewBox属性。viewBox="min-x min-y width height"定义了 SVG 内部的坐标系统。这使得 SVG 可以在不改变内部元素坐标的情况下进行缩放，实现响应式设计。例如，viewBox="0 0 400 300"表示内部坐标系统从 (0,0) 开始，宽度为 400，高度为 300。将这块画布平均分成宽400个块,高300个块的区域
默认情况下，SVG 的原点 (0,0) 在左上角，x 轴向右，y 轴向下。
2.添加图形元素进行使用
2.1图形元素标签
使用 SVG 提供的各种元素来绘制图形：
<rect>：矩形<circle>：圆形<ellipse>：椭圆 (您代码中使用的)<line>：直线<polyline>：折线<polygon>：多边形<path>：路径 (用于绘制任意复杂的形状，通过d属性定义一系列命令，如 M 移动到, L 画线到, Z 闭合路径等)<text>：文本<image>：嵌入位图图像为这些元素设置位置和尺寸属性（如
x,y,cx,cy,rx,ry,width,height,d等）。- x: 左上角x轴坐标
- y: 左上角y轴坐标
- width: 宽度
- height: 高度
- rx: 圆角，x轴的半径
- ry: 圆角，y轴的半径

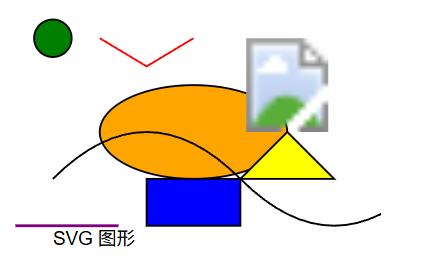

<svg width="100%" height="100%" viewBox="0 0 400 300">
<!-- 绘制椭圆，设置中心点 (cx, cy) 和半轴 (rx, ry) -->
<ellipse cx="200" cy="150" rx="100" ry="50" fill="orange" stroke="black" stroke-width="2" />
<!-- 绘制圆形，设置圆心 (cx, cy) 和半径 (r) -->
<circle cx="50" cy="50" r="20" fill="green" stroke="black" stroke-width="2" />
<!-- 绘制矩形，设置位置 (x, y)，宽度 (width)，高度 (height) -->
<rect x="150" y="200" width="100" height="50" fill="blue" stroke="black" stroke-width="2" />
<!-- 绘制直线，设置起点 (x1, y1) 和终点 (x2, y2) -->
<line x1="10" y1="250" x2="120" y2="250" stroke="purple" stroke-width="3" />
<!-- 绘制折线，设置一系列点的坐标 (points) -->
<polyline points="100,50 150,80 200,50" fill="none" stroke="red" stroke-width="2" />
<!-- 绘制多边形，设置一系列点的坐标 (points) -->
<polygon points="300,150 350,200 250,200" fill="yellow" stroke="black" stroke-width="2" />
<!-- 使用路径绘制复杂形状，d 属性定义路径命令 -->
<path d="M 50 200 Q 150 100, 250 200 T 450 200" fill="none" stroke="black" stroke-width="2" />
<!-- 绘制文本，设置文本位置 (x, y) 和字体属性 -->
<text x="50" y="270" font-family="Arial" font-size="20" fill="black">SVG 图形</text>
<!-- 嵌入位图图像，设置位置 (x, y) 和大小 (width, height) -->
<image href="https://via.placeholder.com/150" x="250" y="50" width="100" height="100" />
</svg>
3.图形化样式
3.1.使用 CSS 或 SVG 属性来控制图形的外观
常用的样式属性包括：
fill：填充颜色stroke：描边颜色stroke-width：描边宽度opacity：透明度transform：变换 (位移、旋转、缩放等)stroke-dasharray和stroke-dashoffset：用于创建虚线和控制虚线起始位置
3.2使用方式
- 行内样式: 直接在元素上使用
style属性 (<circle style="fill: blue; stroke: red; stroke-width: 2;"/>)。优先级最高。 - CSS 类: 使用
class属性，并在<style>标签或外部 CSS 文件中定义样式规则 (<ellipse class="my-ring"/>)。 - SVG 属性: 直接使用 SVG 属性（
<rect x="10" y="10" width="80" height="80" fill="green"/>）。优先级最低。
<style>
.my-ring {
fill: none;
stroke: cyan;
stroke-width: 2;
}
</style>
<svg width="100%" height="100%" viewBox="0 0 400 300">
<ellipse cx="200" cy="150" rx="100" ry="50" class="my-ring"/>
</svg>4.定义可重用资源 (defs和 use)
- 在
<svg>内部使用<defs>标签来定义可重用的资源，这些资源本身不会直接渲染。 - 常用的可重用资源包括：
<linearGradient>/<radialGradient>：渐变 (您代码中用于描边透明度变化)<pattern>：图案<filter>：滤镜效果 (您代码中用于发光效果)<symbol>：符号 (用于定义图形模板)
- 使用
<use>元素来引用<defs>中定义的资源，通过href(或 xlink:href ) 属性指定资源的 ID
<svg width="100%" height="100%" viewBox="0 0 400 300">
<!-- 定义线性渐变 -->
<defs>
<linearGradient id="myGradient" x1="0%" y1="0%" x2="100%" y2="0%">
<!-- 渐变起始颜色为红色 -->
<stop offset="0%" stop-color="red"/>
<!-- 渐变结束颜色为蓝色 -->
<stop offset="100%" stop-color="blue"/>
</linearGradient>
</defs>
<!-- 绘制一个矩形，填充渐变色 -->
<rect x="10" y="10" width="80" height="80" fill="url(#myGradient)"/>
</svg>5.实现动态效果 (Animation & Interactivity)
- CSS 动画: 使用 CSS
@keyframes和animation属性动画化一些 SVG 属性（如opacity,transform,stroke-dashoffset）。 - Web Animations API (WAAPI): 使用 JavaScript 的
element.animate()方法来创建更灵活和强大的动画 (您代码中使用的)。 - JavaScript DOM 操作:
- 直接使用 JavaScript 访问和修改 SVG 元素的属性和样式 (您代码中用于动态创建元素、获取getTotalLength
- 、设置stroke-dasharray和stroke-dashoffset)。
- 使用
document.createElementNS('http://www.w3.org/2000/svg', 'elementName')创建 SVG 元素。 - 使用
element.setAttribute('attributeName', 'value')设置属性。 - 使用
element.style.propertyName = 'value'设置行内样式。 - 使用
element.getTotalLength()获取路径或描边的总长度 (对于<path>,<circle>,<ellipse>,<line>,<polyline>,<polygon>)。
- 使用
- SVG 动画 (SMIL): 虽然在大多数浏览器中已弃用，但了解一下可以在 SVG 内部使用
<animate>,<animateMotion>,<animateTransform>等标签进行声明式动画。 - JavaScript 库: 使用专门的 SVG 或动画库，如 GreenSock (GSAP), Snap.svg, SVG.js, D3.js 等，可以极大地简化复杂的动画和交互操作。
- 事件处理: 为 SVG 元素添加标准的 DOM 事件监听器（如
click,mouseover,mouseout等）来实现交互。
6.案例
1.功能实现效果
2.实现逻辑
1.1先创建 静态的渐变背景线条
1.2再创建一个线条用于相当于接受流光效果
1.3创建带有流光动画的线条
3.代码实现
1.创建svg
<svg width="100%" height="100%" viewBox="0 0 200 20" preserveAspectRatio="none" xmlns="http://www.w3.org/2000/svg"></svg>2.创建折线图
{/* 1. 静态的渐变背景线条 */}
<polyline
points={backgroundSegment1}
fill="none"
stroke="url(#backgroundGradient)"
strokeWidth="2" // 背景线粗细
/>
{/* 第二段：使用突出显示的颜色 */}
<polyline
points={backgroundSegment2}
fill="none"
stroke="#a6edef" // 或者直接使用纯色
strokeWidth="2"
/>
{/* 带有流光动画的线条 */}
<polyline
points={pointsData}
fill="none"
stroke="#a6edef" // 流光线颜色 (保持纯色)
strokeWidth="2"
className="flowing-line" // 应用 CSS 动画和描边属性
style={{ filter: 'url(#glow)' }} // 应用辉光滤镜
/>3.设置动画以及何可重复资源
<defs>
{/* 定义一个滤镜来创建辉光效果，只应用到流光线上*/}
<filter id="glow">
{/* 应用高斯模糊来创建辉光效果 */}
<feGaussianBlur stdDeviation="2" result="coloredBlur" />
{/* 合并滤镜和源图像 */}
<feMerge>
{/* 应用辉光效果
in="coloredBlur" 表示将之前 feGaussianBlur 处理后的模糊效果作为输入。
in="SourceGraphic" 表示将原始图形作为输入。
*/}
<feMergeNode in="coloredBlur" />
<feMergeNode in="SourceGraphic" />
</feMerge>
</filter>
{/* id="backgroundGradient": 背景渐变的唯一ID */}
{/* x1, y1, x2, y2: 定义渐变方向，例如从左到右 */}
<linearGradient id="backgroundGradient" x1="0" y1="0" x2="200" y2="0" gradientUnits="userSpaceOnUse">
{/* 渐变停止点 - 定义背景线的颜色过渡 */}
{/* 示例：从一个颜色过渡到另一个颜色 */}
<stop offset="0%" stopColor="#1c96a9" /> {/* 起始颜色*/}
<stop offset="100%" stopColor="#031a35" /> {/* 结束颜色*/}
</linearGradient>
</defs>.css文件
.flowing-line {
/* 描边动画的关键属性 */
stroke-dasharray: 30 180; /* 示例：光带长度 30，空白 180 (总长约 210) */
stroke-dashoffset: 210; /* 初始偏移量，将光带移出视野 */
/* 应用 CSS 动画 */
animation: flow 3s linear infinite; /* 动画名称，持续时间，速度曲线，无限循环 */
}
/* 定义动画关键帧 */
@keyframes flow {
to {
/* 将偏移量从 210 变为 -210，使光带从头流到尾，然后从头开始 */
stroke-dashoffset: -210;
}
}
